Релсови системи и оборудване

КАЧЕСТВЕНИ И ЛЕСНИ ЗА МОНТАЖ МОДУЛНИ СИСТЕМИ

Релсовите системи на Novoferm са модулни и често се доставят предварително сглобени, когато това е възможно. Те са подходящи както за вратите Thermo и Novolux, така и за Novolux XL. Релсовите ни системи и пружинните ни модули са със сертифицираното качество и дълъг експлоатационен срок.

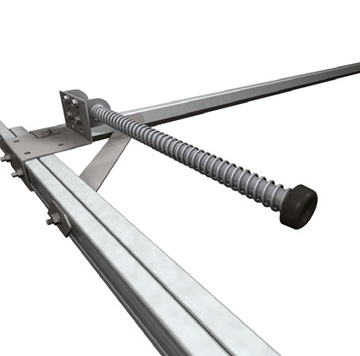

Пружинен буфер

Устойчивият пружинен буфер гарантира, че вратата получава първоначален тласък за процеса на затваряне. Дължината му се определя от конфигурацията на вратата.

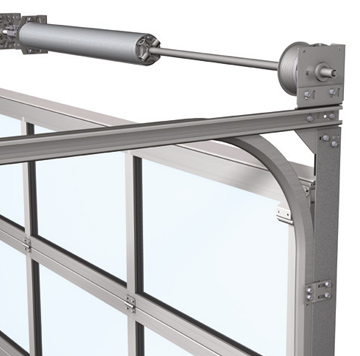

Торсионни пружини

Стандартните торсионни пружини са проектирани за 30 000 цикъла на отваряне/затваряне. За райони, където вратите се използват много често, по желание можете да използвате торсионни пружини, които са проектирани за 60 000 цикъла на отваряне/затваряне.

Носещи въжета

Благодарение на модулната конструкция на нашите релсови системи, както и на оборудването ни, винаги може да се установи дали носещите въжета са позиционирани правилно спрямо вертикалната релса. Това гарантира максимална безопасност и надеждност.

Предпазна релса

Предпазната релса изключва възможността от изплъзване на ролките. Като допълнителна мярка за безопасност, носещото въже е скрито зад нея.

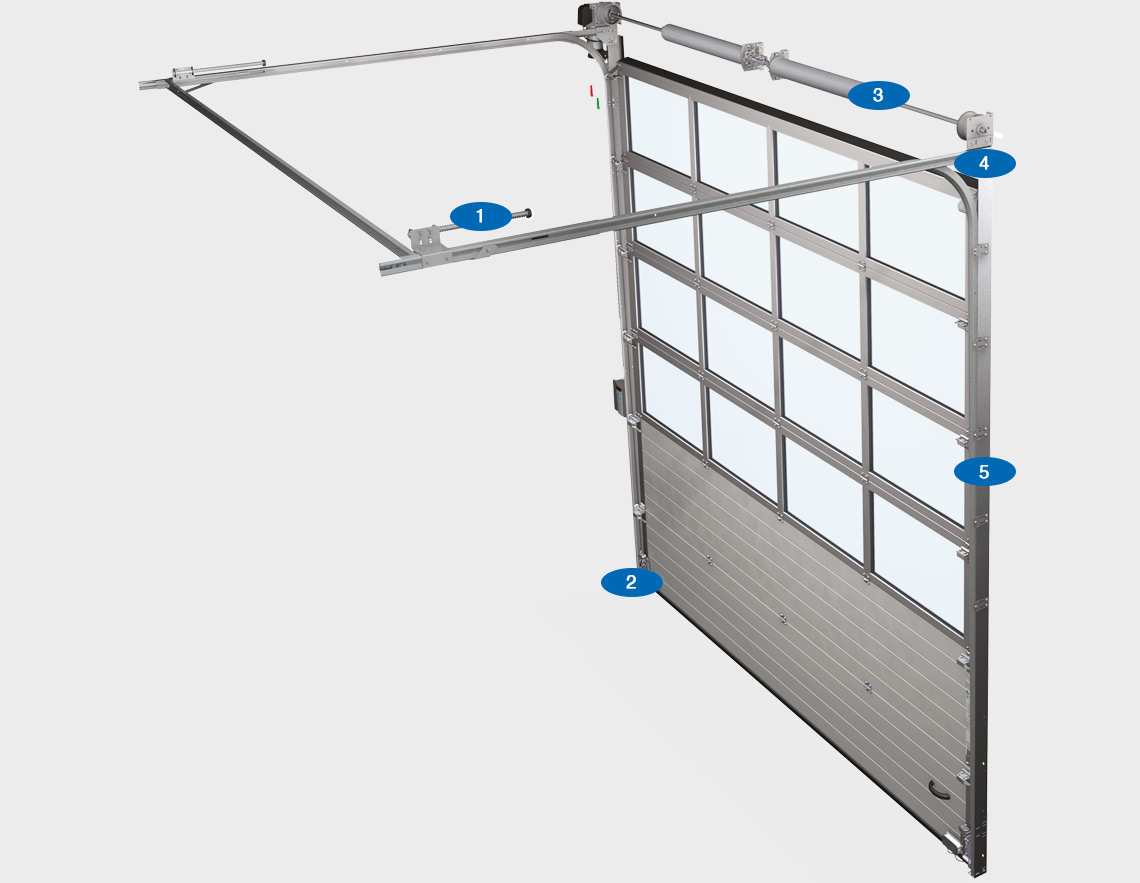

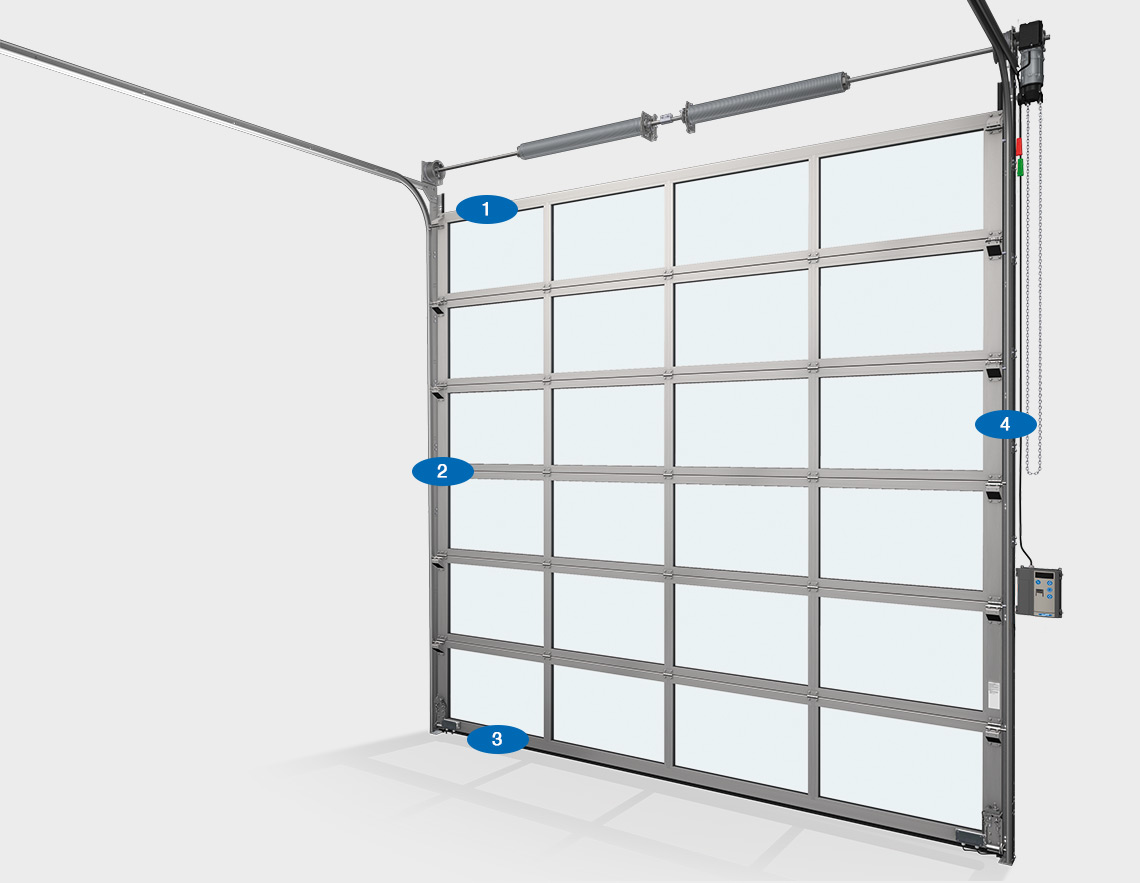

ДЕТАЙЛИ НА РЕЛСОВАТА СИСТЕМА

Горно уплътнение

По ръба на горния панел на вратите NovoLux 40 е поставен гумен уплътняващ профил за допълнителна изолация и възможно най-доброто уплътнение на щурца. Без луфтове няма и загуби на енергия.

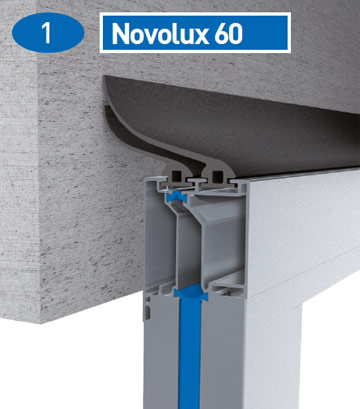

По ръба на горния панел на вратите NovoLux 60 е поставен двоен уплътняващ профил от EPDM гума за допълнителна изолация и възможно най-доброто уплътнение на щурца. Без луфтове няма и загуби на енергия.

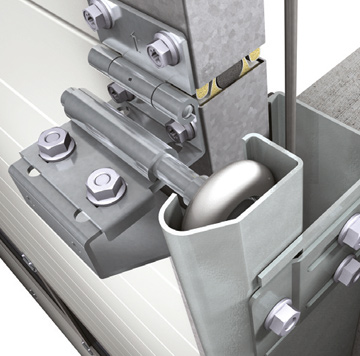

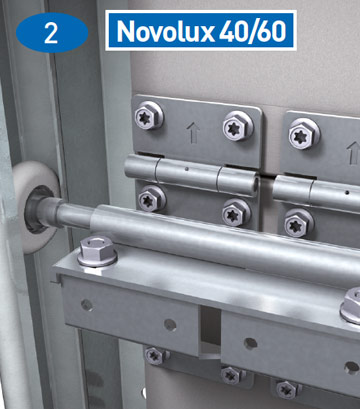

Единична странична панта

Novoferm използва единични странични панти за врати със ширина на светлия отвор до 5 метра. Тази конструкция с възможност за високо натоварване гарантира безпрепятствено функциониране на вратата и много добро уплътнение.

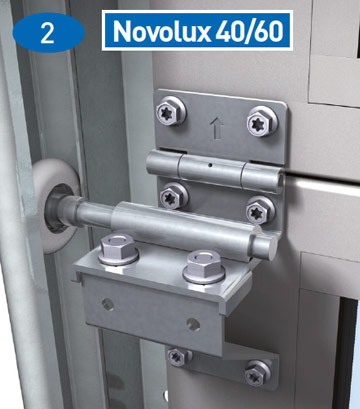

Двойна странична панта

Novoferm използва двойни странични панти за врати със ширина на светлия отвор над 5 метра, за да се гарантира безпрепятственият и плавен ход дори и на по-тежките врати.

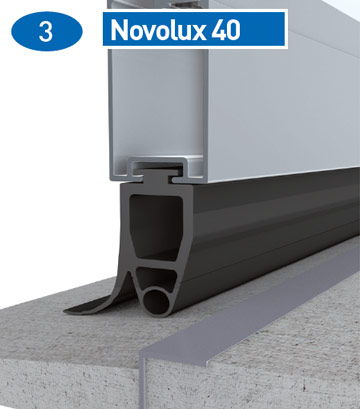

Подов уплътнител

Novoferm използва гумен уплътнителен профил за оптимизиране на подовото уплътнение. Заедно с ъгловия профил, вграден в бетона от изпълнителя, тази конструкция гарантира това, че на практика водата няма да проникне в помещението.

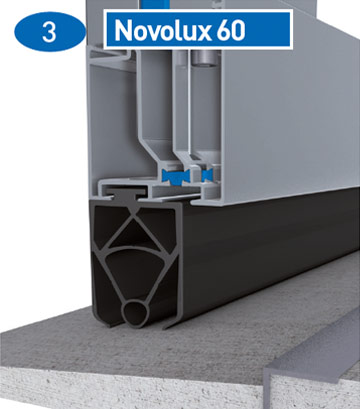

Novoferm използва двоен гумен уплътнитнителен профил за оптимизиране на подовото уплътнение. Заедно с ъгловия профил, вграден в бетона от изпълнителя, тази конструкция гарантира това, че на практика водата няма да проникне в помещението.

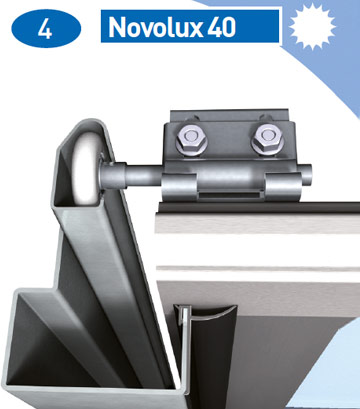

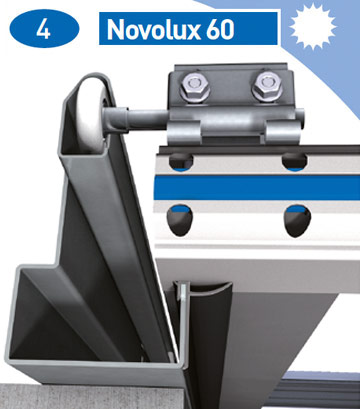

Усилена ъглова каса

Такава каса се използва за боядисаните в тъмен цвят врати. Слънчевата светлина води до температурно разширение на вратата и до възможно избутване към щурца в средната част. Стоманената усилена каса не позволява такова изместване.

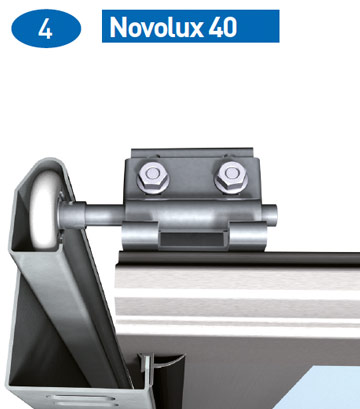

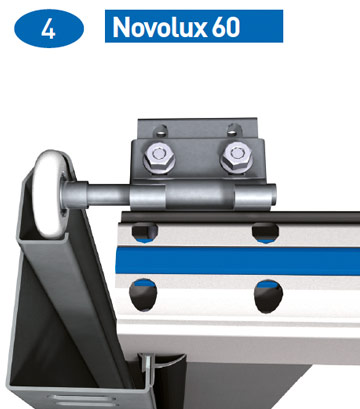

Стандартна ъглова каса

Усилена ъглова каса

Стандартна ъглова каса

Крилото на вратата се свързва към вертикалния релсов път посредством стандартна ъглова каса, която осигурява стабилно и надеждно уплътнение между страничната част на вратата и сградата.

Преглед на релсовите пътища

Различните варианти на релсовите пътища на Novoferm позволяват вратата да бъде монтирана в сградата независимо от монтажната ситуация. Тъй като монтажът винаги е зависим от условията на строителната площадка и архитектурните възможности, Novoferm предлага разнообразие от релсови пътища, които могат да се приспособят според конкретната ситуация.

Крило max. 22 m2
T 240
Релсов път с нисък щурц, със скрити въжета и стоманен носещ профил
A = 240 мм,
B = височина на отвора + 1000 мм
Ширина max. 6500 мм

Крило max. 22 m2
T 340
Стандартен релсов път, със задни торсионни пружини и стоманен носещ профил
A = 340 мм,
B = височина на отвора + 750 мм
Ширина max. 4500 мм

Крило max. 50 m2
T 400
Релсов път с висок щурц
A = повдигане + 400 мм,
B = височина на отвора - повдигане + 600 мм

Крило max. 35 m2
T 500
Вертикален релсов път
A = височина на отвора + 560 мм

Крило max. 10,2 m2

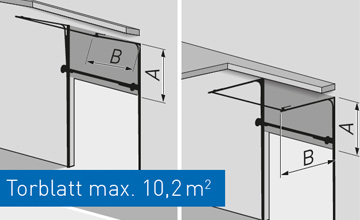

T 400 DS
Релсов път с висок щурц и нисък монтаж на торсионните пружини
A = повдигане + 200 мм,
B = височина на отвора - повдигане + 600 мм
Широчина max. 3200 мм
Височина max. 3200 мм
Повдигане min. 1700 мм
Височина max. 3200 mm
Повдигане min. 1700 mm

Крило max. 20 m2
T 400 DDE
Релсов път с висок щурц, нисък монтаж на торсионните пружини и стоманен носещ профил (предварително монтиран)
A = повдигане + 200 mm
B = височина на отвора - повдигане + 600 мм
Ширина max. 3200 mm
Височина max. 3200 mm
Повдигане min. 1700 mm

Крило max. 50 m2
T 450
Стандартен релсов път
A = 430-510 мм,
B = височина на отвора + 650 мм

Крило max. 20 m2

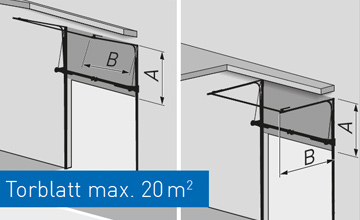

T 400 HF
Релсов път с висок щурц, нисък монтаж на торсионните пружини и стоманен носещ профил
A = повдигане + 200 мм,
B = височина на отвора - повдигане + 600 мм
Ширина max. 4500 мм
Повдигане min. 1450 мм

Крило max. 20 m2

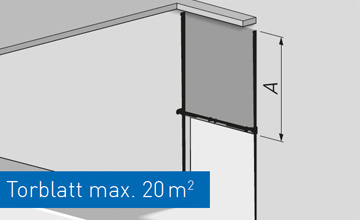

T 500 HF
Вертикален релсов път, с нисък монтаж на торсионните пружини и стоманен носещ профил
A = височина на отвора + 400 мм,
Широчина max. 4500 мм

T 500 DS
Крило max. 10,2 m2
Вертикален релсов път с нисък монтаж на торсионните пружини
A = височина на отвора + 400 мм,
Широчина max. 3200 мм
Височина max. 3200 мм

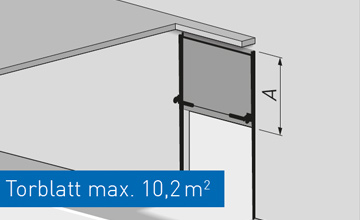

T 500 DDE
Крило max. 10,2 m2
Вертикален релсов път, с нисък монтаж на торсионните пружини и стоманен носещ профил
(предварително монтиран)
A = височина на отвора + 550 mm
Ширина max. 3200 mm
Височина max. 3200 mm
