Алуминиеви системи за врати и стени

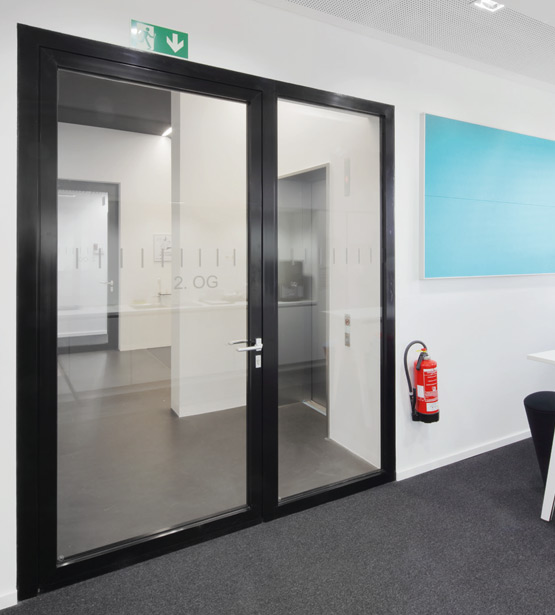

ОСТЪКЛЕНИ АЛУМИНИЕВИ СИСТЕМИ ЗА ВРАТИ И СТЕНИ NOVOFIRE®

Алуминиевите съчетания от рамкови профили с остъкление NovoFire® са идеалното решение за съвременното строителство. Със своята елегантна повърхност, непреходен дизайн и многобройни варианти, те предлагат практически неограничени възможности за амбициозните архитекти и проектанти в намирането на остъклени пожарозащитни и димозащитни решения за интериора на сградата. Еднокрилите и двукрилите врати с фиксове и / или странични елементи могат да бъдат комбинирани помежду си. Системите NovoFire® са особено стабилни благодарение на дебелината на профилната стена – 4 мм и изключително компактни, заради единичната пожароустойчива сърцевина, която е захваната към центъра на профила. Така се получава уеднаквена видима ширина от 150 мм за всички модели. След многобройни заявки, към гамата е прибавено покритието от анодизиран алуминий, което наподобява това от неръждаема стомана.

ПРЕДИМСТВА:

Димоуплътнени съгласно DIN 18095
Клас на пожароустойчивост T30 / F30 или T90 / F90 съгласно DIN 4102
Защита срещу влизане с взлом в съответствие с EN V1627 за врати T30 с клас RC 1 или RC 2, като опция се предлагат и RC 3
Еднокрилите или двукрилите димоустойчиви/пожароустойчиви врати могат да бъдат комбинирани, с помощта на фиксиращи елементи, с всеки стъклодържач с размери до 4.0 m (F90) или 5.0 m (F30) във височина
Могат да се добавят и автомат за самозатваряне, ел. насрещник или функция „антипаник“ в съответствие с EN 179 или EN 1125
Всички системи са идентични на външен вид, а вратите, страничните части и вентилационните решетки могат да се комбинират по Ваше желание
Безфалцови рамки и профили на вратите
Многобройни възможни приложения и максимамална свобода на проектиране

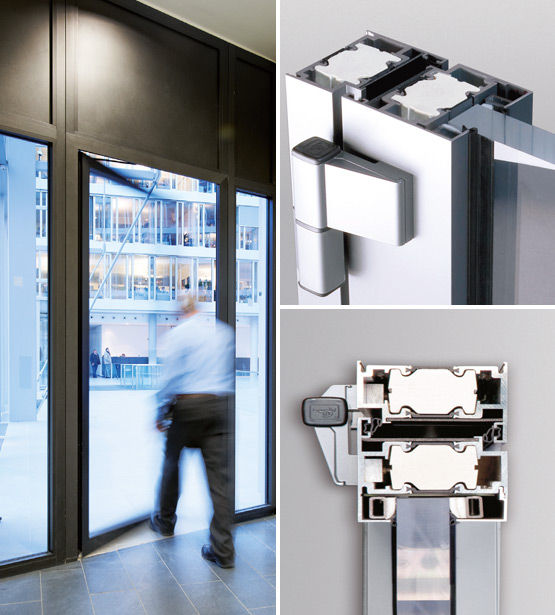

ОСТЪКЛЕНИ АЛУМИНИЕВИ СИСТЕМИ NOVOFIRE®: ДЕТАЙЛИ

Описание на системата
Алуминиевa врата с остъкление, изработена от еднокамерни, кухи профили. В комбинация с автоматично спускащо се подово уплътнение, тази врата е тествана за защита от дим съгласно DIN 18095. Видимата ширина на рамката и крилото: 150 мм, височина на основата: 98 - 238 мм, дълбочина на монтаж: 74 мм (T30 / EI 30) или 90 мм (T90 / EI 90). Пасивното крило на двукрилата врата не трябва да бъде с размер по-малък от 500 мм. Елементите са фабрично сглобени за монтаж с втулки или заваръчни фитинги.

Хардуер
Заключващият механизъм е сглобен фабрично и включва: брава , дръжка или дръжка-топка с овални розетни шилдове, изработени от алуминий, неръждаема стомана или пластмаса. Пасивното крило се фиксира с прибиращо се резе в горната част. Като алтернатива е възможна и функция „антипаник“, която отговаря на EN 179 или EN 1125. Автоматитите за самозатваряне, разположени в горната част на вратата са в съответствие с EN 1154, напр. GEZE TS 5000 / Dorma TS 93, интегрираните системи за затваряне на врати (Dorma ITS 96), както и задвижванията за летящи врати са в съответствие с DIN 18263 / DIN 18650.

Панти
3D регулируеми двуделни алуминиеви панти с винт за всяко от крилата. За вратите с електрическо задвижване препоръчваме да използвате три броя панти. Също така са налични пружинни панти, вместо обикновените с винт.

Повърхностно покритие
Анодирано, от неръждаема стомана или прахово боядисано (в цвят по RAL по избор).

Остъкление
Ламинирано (LSG) или закалено (TSG) защитно стъкло. Опции за остъкляване и запълване на панелите, профили с едностранно стъкло и стъклодържачи от другата страна на пантите, стъклени преградни панели с EPDM уплътнения.

Фиксирано остъкление
Предлагат се и варианти с фикс, разположен над (оберлихт) и отстрани на вратата, с различни конфигурации. Наклонени версии или версии с T-образни връзки също се предлагат като опция. Профилите на касата трябва да бъдат разрязани по цялата височина на пожароустойчивото остъкляване.

ВРАТИ ОТ РАМКОВИ ПРОФИЛИ СЪС СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ

... В АТРАКТИВНИ ВАРИАНТИ

Основно тествани за димо- и пожарозащита, но подобрени със специални характеристики. NovoFire® е серията, която предлага широка гама опции. Дървесен декор или структура наподобяваща дърво, цветно стъкло с възможност за избор на цветове – индивидуалните конфигурации позволяват на системата да се слее с всяко архитектурно решение.

ПРЕДИМСТВА

Избор от еднокрили и двукрили врати
Предлага се с клас на пожароустойчивост RS, T30 (EI2 30) и T90 (EI2 90), изпробвани по EN 1634-1 и DIN 4102
В комбинация с автоматичен падащ праг, тези врати са изпробвани за защита от дим в съответствие с EN 1634-3 и DIN 18095
Самонавивни и ролкови панти за RS, T30 (EI2 30) и T90 (EI2 90)
Всички модели имат една и съща видима ширина от 150 мм.
Доставят се готови за монтаж

Хардуер:
Обикновена брава, подготвена фабрично за патрон, дръжка или дръжка-топка с овални розетни шилдове, изработени от алуминий, неръждаема стомана или пластмаса. Пасивното крило се фиксира с прибиращо се резе в горната част. Като алтернатива е възможна и антипаник функция, която отговаря на EN 179 или EN 1125.

Панти
Само по две 3-съставни ролкови панти на всяко крило за врати с височина до 2,50 м, 2-D регулируеми. За вратите със електрическо задвижване Ви препоръчваме да използвате три броя панти. Предлагат се и допълнителни опции за вратите от алуминиеви профилиNovoFire®, като самонавивни панти (3-D регулируеми).

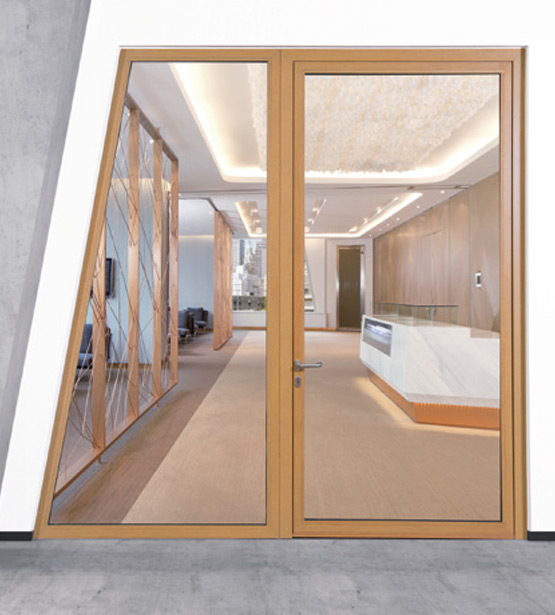

Дизайн, включващ иновации
Допълнителните варианти на остъклените врати от алуминиеви профили NovoFire® предлагат на проектантите и собствениците на имоти възможности за умело съчетаване на форми, повърхности и материали. Дървесният декор, например, има текстурирана повърхност, която е почти неразличима от тази на истинското дърво. Допълнителните метални декори и оцветеното остъкление предлагат широк спектър от възможности за индивидуални решения от такива със студена и технологична до такива с естествена и елегантна визия.

Атрактивни повърхностни покрития

Анодиран алуминий, покритие от неръждаема стомана или прахово покритие (в цвят поRAL по избор)
Стомана, прахово грундирана с RAL 9002 (сиво-бяло), опция за цветно покритие

(класически цветове по RAL по избор).

Декори, например дървесен, които изглеждат и имат текстурата на естествени материали

ОСТЪКЛЕНИ АЛУМИНИЕВИ СИСТЕМИ NOVOFIRE®: ТЕХНОЛОГИЯ

... ЗА ДИМОУПЛЪТНЕНИ МОДЕЛИFOR

ВРАТА RS-1, ВРАТА RS-2, ФИКСИРАНО ОСТЪКЛЕНИЕ, СИСТЕМА NOVOFIRE®

Клас на съпротивление		Димоустойчивост
Тип		NovoFire® Alu RS-1	NovoFire® RS-1 комбинирана врата	NovoFire® RS-2	NovoFire® RS врата с фиксирано остъкление
Елементи на дизайна
Наклони		–	–	–	•
Арки		–	–	–	–
Вдлъбнатини		–	–	–	•
Ъгли		–	–	–	–
Разширения		•	•	•	•

Размери
Зидарски отвор	Ширина мин. – макс.	624 - 1834*	n. a.	1500 - 3270*	Без ограничение
Зидарски отвор	Височина мин. – макс.	1750 - 3135*	n. a.	1755 - 3135*	макс. 5015 ¹)²)
Външни размери на рамката ³)	Ширина мин. – макс.	604 - 1804*	621 - 1821*	1470 - 3240*	Без ограничение
Външни размери на рамката ³)	Височина мин. – макс.	1740 - 3120*	1749 - 3129*	1740 - 3120*	макс. 5000 ¹)²)
Светъл отвор, когато крилото е отворено на 180°	Ширина мин. – макс.	454 - 1414	454 - 1414	1320 - 2850	–
Светъл отвор, когато крилото е отворено на 180°	Височина мин. – макс.	1665 - 2925	1665 - 2925	1665 - 2925	–

Панел на вратата
Дълбочина на монтажа		74	74	74	74
Изглед		150	159	150	75
Височина на цокъл		98 - 238	98 - 238	98 - 238	75 - 225
Профил на щурцаотделящ вратата от фикса		98	98	98	98
Залепен стъклодържач		20 - 140	20 - 140	20 - 140	20 - 140

Стени
Зидария		≥ 115	≥ 115	≥ 115	≥ 115
Бетон		≥ 100	≥ 100	≥ 100	≥ 100
Пенопласт или блокове		≥ 175	≥ 175	≥ 175	≥ 175
Газобетонни плочи		≥ 150	≥ 150	≥ 150	≥ 150
Преградни стени, профили/болтове за стомана		≥ 95	≥ 95	≥ 95	≥ 95
Преградни стени, профили/болтове за дърво		≥ 105	≥ 105	≥ 105	≥ 105
Стоманена конструкция - облицована		•	•	•	•
Дървена конструкция - облицована		•	•	•	•
Комбинация врата/остъкление		•	•	•	•
Z-каси		–	–	–	–

Пълнежи
Остъкляване LSG или TSG		1302 x 2782	1302 x 2782	1302 x 2782	•
Панел		•	•	•	•
Стъкло/панели		•	•	•	•
Стъкло	Мокро глазирано	•	•	•	•
Стъкло	Сухо глазирано	•	•	•	•

Дизайн
с фикс и страничен елемент		•	•	•	•
с фикс		•	•	•	•
със страничен елемент		•	•	•	•
Димоуплътнена врата в съответствие с DIN 18095 и EN 1634 -част 3		•	•	•	•
Звукова изолация max. Rw,P (Rw,R)		42 (37)	–	42 (37)	–
Устойчивост на взлом ³)		–	–	–	–
Топлопроводимост Uf		–	–	–	–

Номер на сертификат/регистър		P-120003623-10	P-120003623-10	P-120003623-10	P-120003623-10
Тествано съгласно		DIN 4102 и EN 1634

• възможно – невъзможно
* Включително 120 мм по-широка рамка на вратата от лявата, дясната страна и отгоре
¹) Спрямо изискванията за структурна стабилност
²) Монтаж на врата RS-1 или врата RS-2 във фиксираното остъкление: Препоръчваме укрепваща тръба от лявата и дясната страна на рамковия профил на фиксираното остъкляване.
H ≤ 3500 без укрешващ тръбен профил, H < 4000 с алуминиева тръба 80 x 50 x 4,
H < 4500 с алуминиева тръба 100 x 50 x 4, H < 5000 с алуминиева тръба 120 x 50 x 4
³) Базирана на системата NovoFire® T30

Всички размери са в мм, RAM = Външен размер на рамката

... ЗА ПОЖАРОЗАЩИТНИ МОДЕЛИ Т30 (EI2 30)

ВРАТА T30-1 (EI2 30), ВРАТА T30-2 (EI2 30), ПОЖАРОУСТОЙЧИВО ОСТЪКЛЕНИЕ F30, СИСТЕМА NOVOFIRE®”

Клас на съпротивление		T30 (EI2 30) / F30
Тип		NovoFire® Alu T30-1	NovoFire® T30-1 комбинирана врата	NovoFire® T30-2	NovoFire® F30 с T30
Елементи на дизайна
Наклони		–	–	–	•
Арки		–	–	–	–
Вдлъбнатини		–	–	–	–
Ъгли		–	–	–	–
Разширения		•	•	•	•

Размери
Зидарски отвор	Ширина мин. – макс.	634 - 1834*	811 - 3312*	1500 - 3270*	Без ограничение
Зидарски отвор	Височина мин. – макс.	1750 - 3135*	1915 - 3820*	1755 - 3135*	макс. 5015 ¹)²)
Външни размери на рамката	Ширина мин. – макс.	604 - 1804*	781 - 3282*	1470 - 3240*	Без ограничение
Външни размери на рамката	Височина мин. – макс.	1740 - 3120*	1900 - 3805*	1740 - 3120*	макс. 5000 ¹)²)
Светъл отвор, когато крилото е отворено на 180°	Ширина мин. –макс.	454 - 1414	454 - 1414	1320 - 2850	–
Светъл отвор, когато крилото е отворено на 180°	Височина мин. – макс.	1665 - 2925	1665 - 2616	1665 - 2925	–

Панел на вратата
Дълбочина на монтажа		74	74	74	74
Изглед		150	159	150	75
Височина на цокъл		98 - 238	98 - 238	98 - 238	75 - 225
Профил на щурц		98	98	98	98
Залепен стъклодържач		20 - 140	20 - 140	20 - 140	20 - 140

Стени
Зидария		≥ 115	≥ 115	≥ 115	≥ 115
Бетон		≥ 100	≥ 100	≥ 100	≥ 100
Пенопласт или блокове		≥ 175	≥ 175	≥ 175	≥ 175
Газобетонни плочи		≥ 150	≥ 150	≥ 150	≥ 150
Преградни стени, профили/болтове за стомана		≥ 95	≥ 95	≥ 95	≥ 95
Преградни стени, профили/болтове за дърво		–	–	–	–
Стоманена конструкция – облицована		•	•	•	•
Дървена конструкция - облицована		•	•	•	•
Комбинация врата/остъкление		•	•	•	•
Z-каси		–	–	–	–

Пълнежи
Contraflam 30 - 1 / Contraflam 30 - V6 (Contraflam 30 - V22) / Contraflam 30 - V24 (Contraflam 30 - V26) / Contraflam 30 IGU Макс. ширина x височина		1302 x 2782 939 x 3000 2345 x 1219			2200 x 1400 2345 x 1219 1500 x 3000
Pyrostop тип 30 - 1 / Pyrostop тип 30 - 10 / Pyrostop тип 30 - 2 / Pyrostop тип 30 - 20 / +P2A, P4A, P6B / Pyrostop 30 - 1.Iso / Pyrostop 30 - 2.Iso Макс. ширина x височина		1400 x 2577 2929 x 924			2929 x 924 1400 x 2577
Promaglas 30, тип 1 / Promaglas 30, тип 2 / Promaglas 30, тип 20		1302 x 2782			1302 x 2782 2782 x 924
Панел		•	•	•	•
Стъкло/панели		•	•	•	•
Стъкло	Мокро глазирано	•	•	•	•
Стъкло	Сухо глазирано	•	•	•	•

Дизайн
Варианти на остъкляване		•	•	•	•
с фикс и страничен елемент		•	•	•	•
с фикс		•	•	•	•
Димоуплътнена врата в съответствие с DIN 18095 и EN 1634 - част 3 (в комбинация с DIN 4102)		•	•	•	•
Звукова изолация max. Rw,P (Rw,R)		40 (35)	–	40 (35)	–
Устойчивост на взлом ³)		WK 1-3	WK 1-3	–	–
Топлопреводимост Uf		–	–	–	–

Номер на сертификат/регистър		Z-6.20-1845	Z-6.20-1845 Z-19.14-1769	Z-6.20-1845	Z-19.14-1769
Изпробвани съгласно		DIN 4102 и EN 1634

• възможно – невъзможно
* Включително 120 мм по-широка каса на вратата от лявата, дясната страна и отгоре.
¹) Спрямо изискванията за структурна стабилност
²) Монтаж на врата RS-1 или врата RS-2 във фиксираното остъкление: Препоръчваме укрепваща тръба от лявата и дясната страна на рамковия профил на фиксираното остъкляване.
H ≤ 3500 без укрепващ тръбен профил, H ≤ 4000 с алуминиева тръба 80 x 50 x 4,
H ≤ 4500 с алуминиева тръба 100 x 50 x 4, H ≤ 5000 с алуминиева тръба 120 x 50 x 4
³) Базирана на система NovoFire® T30

Всички размери са в мм, RAM = Външен размер на рамката

...ЗА ПОЖАРОЗАЩИТНИ МОДЕЛИ T90 (EI2 90)

ВРАТА T90-1 (EI2 90), ВРАТА T90-2 (EI2 90), NOVOFIRE®”СИСТЕМА С F90 ПОЖАРОУСТОЙЧИВО ОСТЪКЛЕНИЕ

Клас на съпротивление		T90 (EI2 90) / F90
Тип		NovoFire® Alu T90-1	NovoFire® T90-2	NovoFire® F90 с T90
Елементи на дизайна
Наклони		–	–	•
Арки		–	–	–
Вдлъбнатини		–	–	–
Ъгли		–	–	–
Разширения		•	•	•

Размери
Зидарски отвор	Ширина мин. – макс.	624 - 1834*	1500 - 2730*	Без ограничение
Зидарски отвор	Височина мин. – макс.	1750 - 2610*	1750 - 2610*	макс. 4015 ¹) ²)
Външни размери на рамката	Ширина мин. – макс.	604 - 1710*	1470 - 2700*	Без ограничение
Външни размери на рамката	Височина мин. – макс.	1740 - 2600*	1740 - 2600*	макс. 4000 ¹) ²)
Светъл отвор, когато крилото е отворено на 180°	Ширина мин. – макс.	454 - 1320	1320 - 2310	–
Светъл отвор, когато крилото е отворено на 180°	Височина мин. – макс.	1665 - 2405	1665 - 2405	–

Панел на вратата
Дълбочина на монтажа		90	90	90
Изглед		150	150	75
Височина на цокъл		98 - 238	98 - 238	98 - 238
Профил на щурц		98	98	98
Залепен стъклодържач		20 - 140	20 - 140	20 - 140

Стени
Зидария		≥ 175	≥ 175	≥ 175
Бетон		≥ 140	≥ 140	≥ 140
Пенопласт или блокове		≥ 200	≥ 200	≥ 200
Газобетонни плочи		≥ 175	≥ 175	≥ 175
Преградни стени, профили/болтове за стомана		≥ 100	≥ 100	≥ 100
Преградни стени, профили/болтове за дърво		–	–	–
Стоманена конструкция – облицована		•	•	•
Дървена конструкция - облицована		–	–	–
Комбинация врата/остъкление		•	•	•
Z-каси		–	–	–

Пълнежи
Contraflam 90	Макс. ширина x височина	1208 x 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Фикс	2347 x 939
	Странична част	939 x 2413
Pyrostop type 90-1	Ширина x Височина	≤ 1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Обща площ	≤ 2.44 m²	≤ 2.44 m²
	Фикс	2347 x 939
	Странична част	939 x 2413
Pyrostop type 90-2	Ширина x Височина	≤ 1208 x ≤ 2261	1208 x 2261	1400 x 2400 2200 x 1400
	Обща площ	2.44 m²	≤ 2.44 m²
	Фикс	2347 x 939
	Странична част	939 x 2413
Панел		•	•	•
Стъкло/панели		•	•	•
Стъкло	Мокро глазирано	•	•	•
Стъкло	Сухо глазирано	•	•	•

Дизайн
Варианти на остъкляване		•	•	•
с фикс над вратата и страничен елемент		•	•	•
с фикс		•	•	•
Димоуплатнена врата в съответствие с DIN 18095 и EN 1634 - част 3 (в комбинация с DIN 4102)		•	•	•
Звуковаизолация макс. Rw,P (Rw,R)		42 (37)	42 (37)	–
Устойчивост на взлом ³)		WK 1-3	WK 1-3	–
Топлопроводимост Uf		–	–	–

Номер на сертификат/регистър		Z-6.20-1836	Z-6.20-1836	Z-19.14-1771
Изпробвани съгласно		DIN 4102 и EN 1634

• възможно – невъзможно

* Включително 120 мм по-широка каса на вратата от лявата, дясната страна и отгоре
¹) Спрямо изискванията за структурна стабилност
²) 1) Монтаж на врата RS-1 или RS-2 врата във фиксираното остъкление: Препоръчваме укрепваща тръба от лявата и дясната страна на рамковия профил на фиксираното остъкляване.

H ≤ 3500 без укрепващ тръбен профил, H ≤ 4000 с алуминиева тръба 80 x 50 x 4,
H ≤ 4500 с алуминиева тръба 100 x 50 x 4, H ≤ 5000 с алуминиева тръба 120 x 50 x 4

Всички размери са в мм, RAM = Външен размер на рамката

МОНТАЖ

МОНТАЖ НА ВРАТА ОТ АЛУМИНИЕВИ РАМКОВИ ПРОФИЛИ

Кликнете върху линка вляво, за да гледате клипа, в който се обяснява как се инсталират стъклените пожарозащитни врати от алуминиеви профили. Това видео описва подробно отделните стъпки на сглобяване, като за пример се използва продуктът NovoFire (Al) T30 (EI2 30).

Голямо разнообразие от анимации / клипове могат да бъдат намерени в YOUTUBE канала на Novoferm:
