Пожарозащитни и димоустойчиви плъзгащи са врати

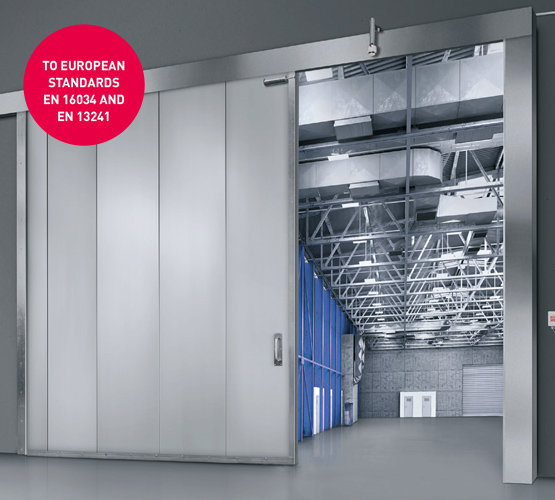

NOVOSLIDE INDUSTRY

Подземните гаражи, многоетажните паркинги или други подобни сгради изискват специални врати. Причините за това са много, като изискванията за безопасност играят особено важна роля. Този тип пожарозащитна преграда е обхваната в европейските продуктови стандарти EN 16034 („пожарозащитни прегради“) и EN 13241 („порта“).

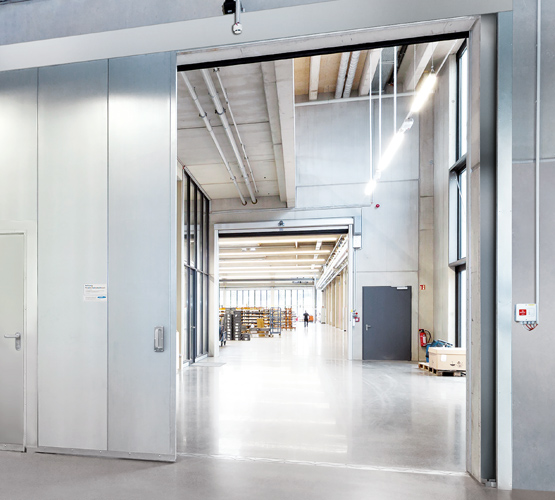

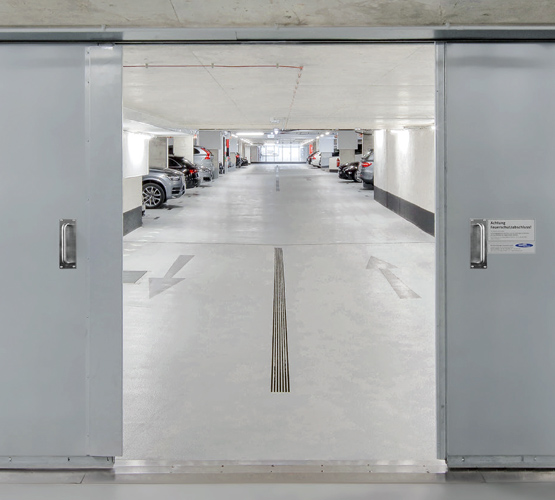

Новата пожарозащитна плъзгаща се врата на Novoferm - NovoSlide Industry, е специално разработена, за да отговори на тези строги европейски продуктови стандарти. Вратата може безопасно да се използва в цяла Европа тъй като има СЕ маркировка. Вратата отговаря на всички основни времеви класове на устойчивост, за да посрещне различните изисквания за строителство в Европа.

Пожарозащитните плъзгащи се врати разделят сградата на отделни пожарни зони. Вратата NovoSlide Industry изпълнява тази задача изключително добре поради лесния си монтаж и отличните си пожарозащитни свойства. Плъзгащите се врати NovoSlide Industry се състоят предимно от предварително сглобени елементи, което прави монтажа им бърз и лесен. Всеки панел е оборудван с отделна ролка, която спестява време при монтажа на отделните панели в релсовия път.
Вратата NovoSlide Industry, също така е тествана за пожарозащита до клас EI2 120, което демонстрира високата ѝ пожароустойчивост. Температурата в пещта за изпитвания след 120 мин. надвишава 1 000 °C . При такива температури не само вратата от страната на огъня, но и зидарията на изпитваната стена е под изключително напрежение. Дори при тези условия плъзгащата се врата трябва да остане изцяло непокътната и да отговаря на изключително строгите изисквания за уплътненяване на помещенията и изолиране на топлината.

ПРЕДИМСТВА

Изключително бърз и лесен монтаж
Множеството заводски сглобени елементи спестяват време за монтаж на обекта
Лесен монтаж на панелите, всеки от които е с отделни ролки
Вградените уплътнения между фугите на панела елиминират необходимостта от уплътняване на панела на място със силикон (за Sa и S200)

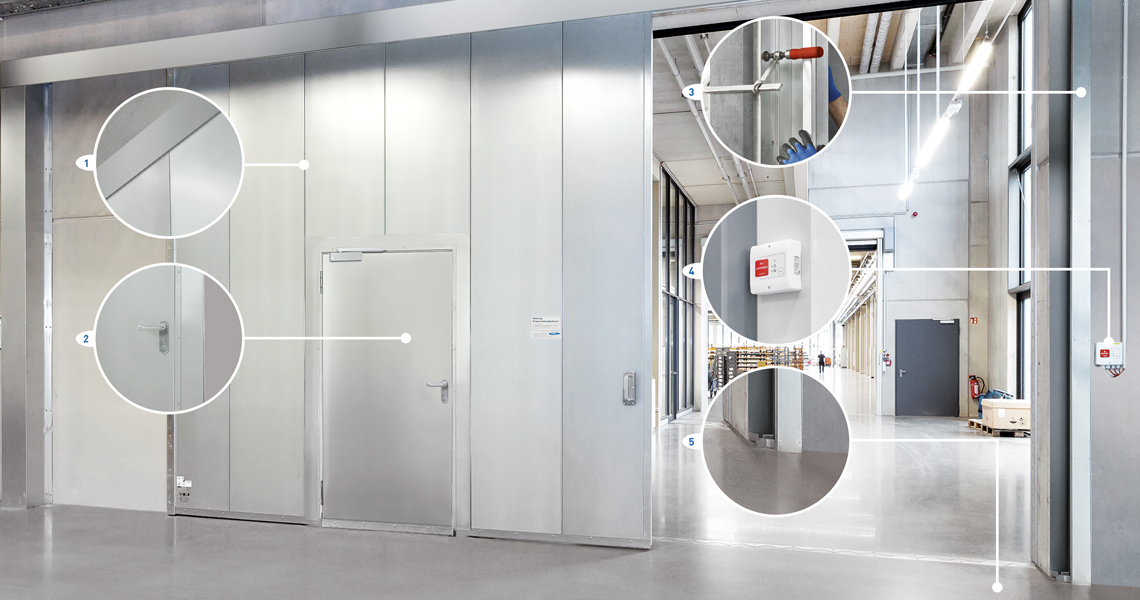

ОПТИМАЛНАТА СИСТЕМА ЗА ИЗИСКВАНИЯТА ЗА ПОЖАРОЗАЩИТА

(1) РАВНОМЕРНА ВИЗИЯ НА ГОЛЕМИТЕ РАЗМЕРИ ВРАТИ

Равната повърхност и скритите връзки между панелите отпред осигуряват еднороден и привлекателен външен вид на продукта. Капакът около релсите и противотежестите също благоприятства за цялостната визия.

(2) ДИСКРЕТНИ ВГРАДЕНИ ВРАТИ

Вградените врати (2) позволяват лесно преминаване, когато плъзгащите се врати са затворени. Вградените врати нямат нито прагове, нито подови стопери, така че няма опасност от препъване при преминаване. Вратите с тясна каса имат ненатрапчива и елегантна визия.

(3) ЛЕСНИ ЗА МОНТАЖ И УПРАВЛЕНИЕ

Пожарозащитните плъзгащи се врати на Novoferm се отличават с много предимства. Подходящи са както за нисък щурц, така и за директен таванен монтаж. Когато се използват, вратите впечатляват с отличните си експлоатационни характеристики. Пожарозащитните плъзгащи се врати често са с големи размери. Модулният дизайн прави транспорта и монтажа лесен, така че дори вратите с огромни размери да могат да се монтират без затруднения.

(4) ВРАТИ, КОИТО ОТГОВАРЯТ НА ВАШИТЕ НУЖДИ

Приспособете еднокрилата или друкрилата плъзгаща се врата за нуждите на вашите помещения. Разполагаме с множество варианти, за да направим това възможно. Необходимо ли е вратите винаги да бъдат в отворено положение?

Задържащата система с механизъм за освобождаване гарантира, че вратите сами ще се затворят в случай на пожар. В допълнение, оптичният и акустичният сигнален предавател, които са стандартно включени в пакета, осигуряват допълнителна безопасност на вратите със задържащи системи.

(5) БЕЗПРАГОВА ПОЖАРОЗАЩИТА

Novoferm продължава да развива в продуктите си комбинираната устойчивост на огън и дим. Например, праговете не са необходими в цялата зона на отвора и мястото за съхранение на крилото в отворено положение, ако конструкцията на пода го позволява.

ЕВРОПЕЙСКИ СТАНДАРТ

Пожарозащитните плъзгащи се врати, предназначени за защитни прегради, са разгледани от европейските продуктови стандарти EN 16034 и EN 13241. Тези пожарозащитни прегради са класифицирани в съответствие с EN 13501-2 (класификация на строителните материали и елементи свързана с реакцията им при възникнал пожар – част 2: Класифициране използващо данни от тестовете за пожароустойчивост). Новата плъзгаща се пожарозащитна врата NovoSlide Industry от Novoferm, е специално разработена, за да отговори на тези строги европейски продуктови стандарти.

Съгласно регламента за пускане на пазара на строителни материали в Германия и Европейския съюз, материалите, обхванати от европейския стандарт за производство на продукти, трябва да се предоставят с маркировка CE и декларация за експлоатационни характеристики (DOP). Това се отнася за пожарозащитните плъзгащи се врати в националните и европейските разпоредби във фазата следваща тази на успоредното им прилагане. Вратите с CE маркировка могат да се използват във всички държави-членки на Европейския съюз (CEN). В допълнение към европейските стандарти, винаги трябва да се спазват съответните национални законови строителни изисквания, които си остават отговорност на отделните държави и няма да бъдат хармонизирани на европейско равнище. В Германия, например, административните разпоредби, отнасящи се за техническите правила за строеж (MVV-TB), определят строителните законови изисквания за пожарозащитните и димозащитните врати. В допълнение към класовете на пожароустойчивост EI2 30 и EI2 90, MVV-TB изисква вратите да притежават характеристики като плътно затваряне (Sa) и издръжливост на самозатваряне (C2).

Тест за пожароустойчивост,

показващ състоянието на изпитвания продукт след 130 мин.

ТЕХНИЧЕСКО ОПИСАНИЕ

Високофункционалният, атрактивен дизайн и иновативните детайли характеризират пожарозащитните и димозащитните системи плъзгащи се врати на Novoferm. Те са с широк спектър на употреба и хармонично се вписват в различни архитектурни концепции на индустриални и търговски сгради.

СЕРТИФИЦИРАНЕ

Всеки тип плъзгане отговаря на EN 16034 и EN 13241 и е с тествани пожарозащитни свойства от официално одобрена лаборатория за изпитвания, в съответствие с EN 1634. Всички еднокрили плъзгащи се врати са сертифицирани след съответните тестове за димозащита (Sa - за плътно затваряне с тристранно уплътнение) и издръжливост (тествана устойчивост на самозатваряне съгласно EN 12605 с 10 000 цикъла - клас C2). Предлагат се и с опция димозащита S200 (за врати с цели крила без вградена врата).

МОНТАЖ

Стената, в която ще се монтира пожарозащитната преграда, както и нейните фиксиращи елементи, трябва да отговарят на класификацията (вижте описанията за отделните видове врати). Подът в зоната на вратата трябва да е незапалим ( А1 клас строителни материали).

Забележка: Ако мястото, където се съхранява отвореното крило на плъзгаща се врата има капак сглобен на място, трябва да се предвидят инспекционни отвори, за да се осигури достъп за поддръжка.

ВИДОВЕ ЩУРЦ

Стандартният модел с нормален щурц изисква прибл. 250 мм пространство до тавана.

Моделите по поръчка за директен таванен монтаж с нисък щурц изискват поне 150 мм място до тавана.

Горният панел за директен таванен монтаж е с височина 150 мм.

КРИЛА

Изработени са от 0,75 мм поцинкована и специално обработена тънка плоскост с пожароустойчива изолация. Крилата са произведени от отделни плоскости в цяла височина, съединени заедно, с гладко повърхностно покритие, което се постига при свързването на металната плоскост с пожароустойчивата изолация (доставят се като отделни панели).

УПЛЪТНЕНИЯ

Тристранно с лабиринтни уплътнителни профили. Допълнителни уплътнения между отделните панели, за да отговори на минималните изисквания за димоустойчивост Sa. Фугите между панелите не изискват допълнително уплътняване.

ХАРДУЕР

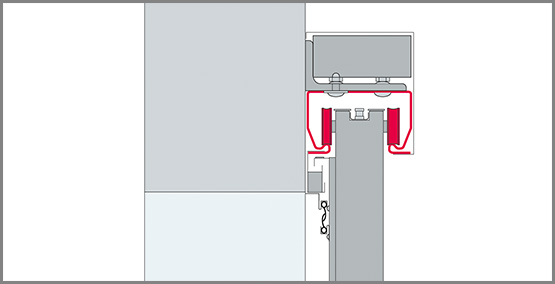

Затворена релсова система с опорна ролка на всеки панел за плавно движение на вратата; затворена релсова система с индивидуално монтирани конструкции от опорни скоби, включително хидравличен краен амортисьор; противотежести за затваряне покрити с поцинкован капак; вътрешен водач на пода; дръжка и вдлъбната в корпуса дръжка "мида" допълнително се предлагат и от неръждаема стомана.

ЗАТВАРЯЩА СПИРАЧКА (РАДИАЛЕН АМОРТИСЬОР)

Контролира скоростта на затваряне, регулируема между 0,08 и 0,2 м / сек.

НАЛИЧНИ ВАРИАНТИ/ОПЦИИ ЗА ОБОРУДВАНЕ ЗА NOVOSLIDE INDUSTRY

ЗАДЪРЖАЩА СИСТЕМА – ЗАДЪРЖАЩ И ОСВОБОЖДАВАЩ МЕХАНИЗЪМ

За вратите, които основно стоят отворени, системата се състои от: пожарни датчици в количеството, изисквано от наредбата; магнит, който задържа вратата в отворено положение; контролен панел с вграден бутон (повърхностно монтиран) тип FSZ (работи с непроменлив ток 24 V). Вратата се затваря автоматично в случай на пожар, а при липса на такъв - чрез натискане на бутона за освобождаване. Системата е допълнително оборудвана с оптично-акустичен сигнален предавател, според изискванията на EN 12604.

Забележка:

След монтажа собствениците трябва да гарантират за своя сметка, че системата за задържане на крилото в отворено положение е одобрена и на редовни интервали се инспектира от сертифициран специалист. В Novoferm предлагаме подходящи договори за гаранционно обслужване.

ВГРАДЕНА И ДИМОЗАЩИТНА ВГРАДЕНА ВРАТА

Вградени врати от EI2 30 до EI2 90 (до EI2 120 в изпитването), с опция за димоустойчивост Sa (уплътнение – тристранен уплътняващ профил), димоустойчивост S200 (четиристранно уплътнение по периферията), монтирани в крилото на вратата между два панела, стандартно без долен праг, размер на вратата 1000 x 2000 мм. Вратата без праг може да се монтира само ако чистият проход е най-малко 2100 мм, а височината на плъзгащата се врата - поне 2300 мм.

Хардуер: 2x триделни панти със сачмени лагери; 1 устройство за самозатваряне в съответствие с EN 1154; 1 бр. брава, в съответствие с DIN 18250, с отвор за патрон; опция за антипаник функция; плоска дръжка от неръждаема стомана с къс шилд.

ЕЛЕКТРИЧЕСКО ЗАДВИЖВАНЕ

Служи за отваряне на крилото чрез специален контролен панел с 3 отделни бутона с функция "dead man". Устройството за управление е защитено с детектор за дим в съответствие с новите изисквания. Плъзгането се затваря чрез натискане на бутона за освобождаване на задържащата система (особено при по-големи размери врати, за които са необходими значителни усилия за ръчно отваряне). Механизмът се деактивира в случай на пожар и вратата се затваря автоматично.

ПОВЪРХНОСТ НА ПАНЕЛА НА ВРАТАТА

Стандартно поцинкована, включително и ъгловите профили на крилото на вратата. Като опция се предлага грундирана или с RAL покритие по ваш избор.

ЗАКЛЮЧВАНЕ С КУКА

Служи за обезопасяване на вратата в затворено положение. Закачва се с пружина, задейства се с ключ заготвен за патрон.

ТАВАНЕН МОНТАЖ С КРЕПЕЖНИ ЕЛЕМЕНТИ

С панел до тавана (височина - 150 мм).

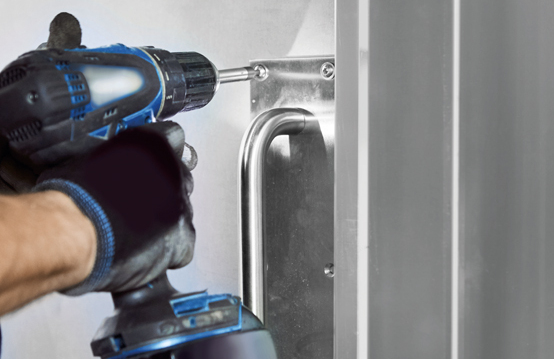

ЛЕСЕН МОНТАЖ

Предимства

Пожарозащитните плъзгащи се врати NovoSlide Industry са изключително лесни за монтаж
Съвременни технически характеристики значително ускоряват процеса на монтаж
Вижте примерите

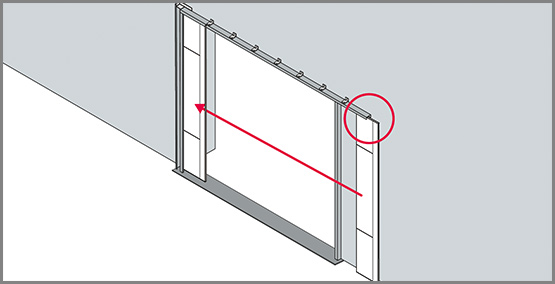

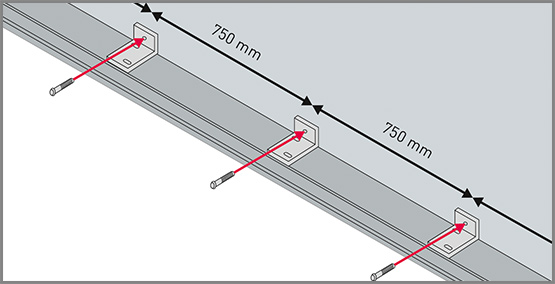

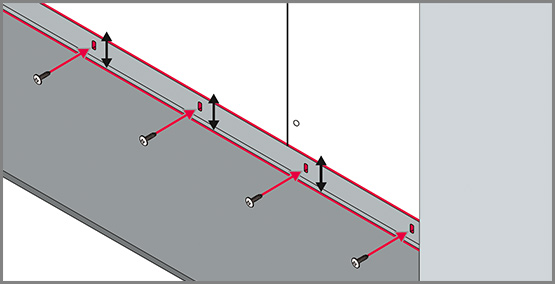

Лесен монтаж благодарение на закрепването с помощта на единични скоби, разположени на разстояние от 750 мм в зоната за затваряне и престой на крилото в отворено положение. Възможност за лесно компенсиране на разликите по време на монтажа с помощта на дълбоки дупки в скобите и релсовия път.

Лесен монтаж на панелите, всеки от които е с отделни водещи ролки.

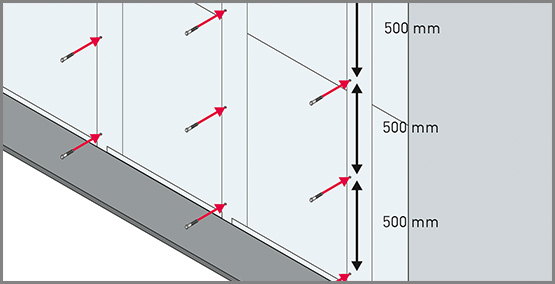

Всички отвори за винтове са фабрично заготвени.

Бързо и лесно изравняване на пода чрез регулируем във височина долен профил.

Стандартно се доставя с обикновен капак над релсите, който се поставя без завинтване. Изравнен с останалите части на вратата и с капака на противотежестите.

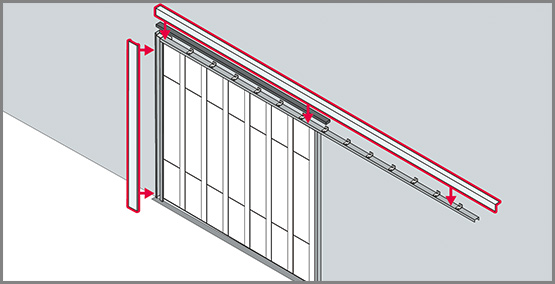

Улеснен монтаж и благодарение на фабрично сглобените елементи, включително предварително поставените ленти от пяна.

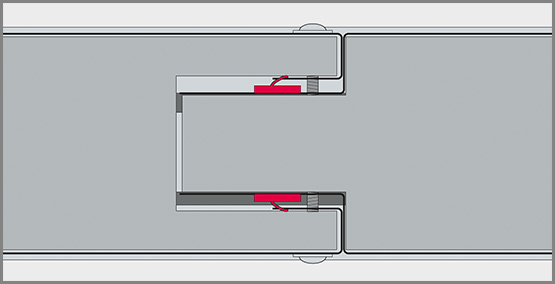

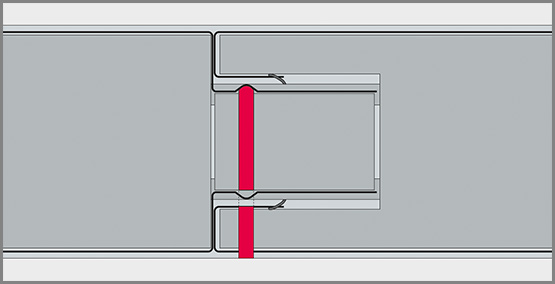

Панели, свързани помежду си с едностранна винтова връзка от задната страна на стената (разстояние между винтовете - 500 мм).

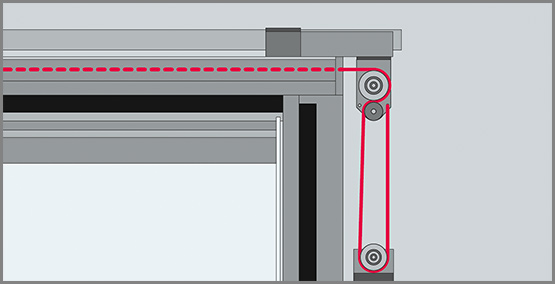

Опростен кабелен водач на тежестите, затварящи крилото на вратата, за по-лесен монтаж.

Специалният дизайн на ролките компенсира неравностите в зоните на стената и щурца.

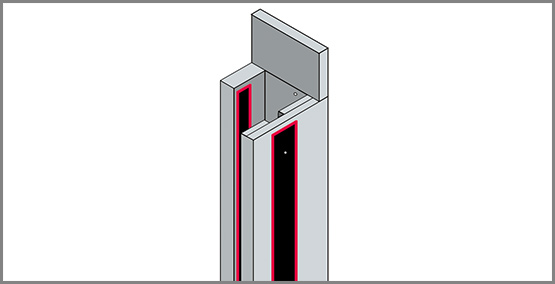

Вградените уплътнения между фугите на панела, на вратите с Sa и S200, елиминират нуждата от уплътняването им на място със силикон.

ПОМОЩ ПРИ ПЛАНИРАНЕ

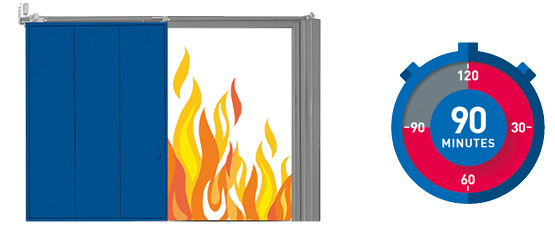

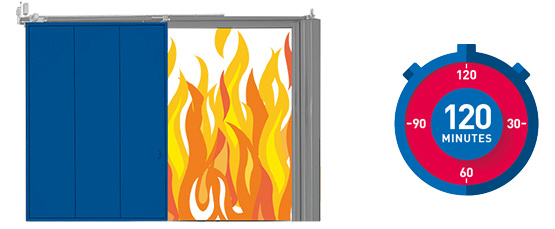

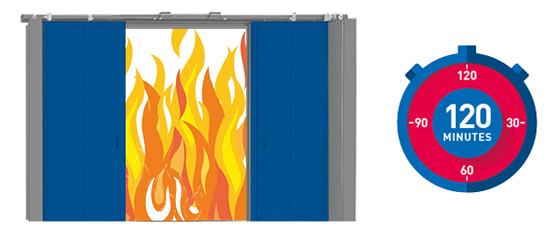

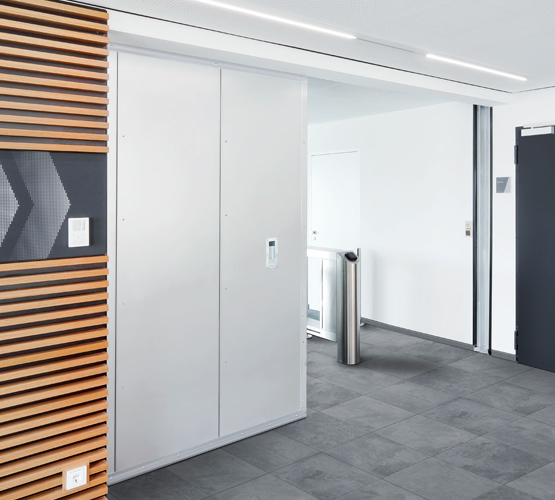

EI2 30/ EI2 60/ EI2 90/ EI2 120 – ЕДНОКРИЛА ВРАТА

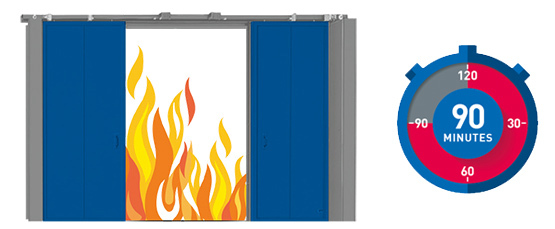

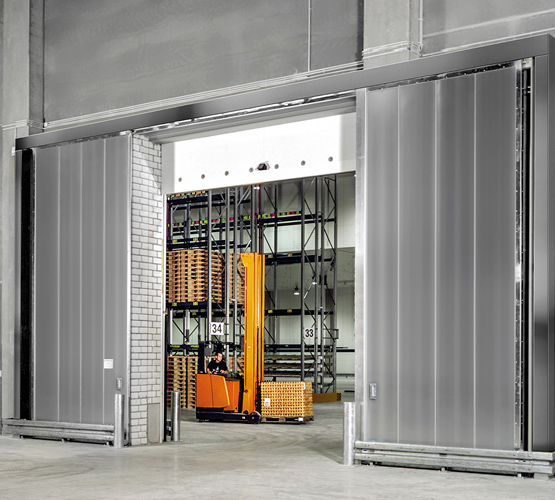

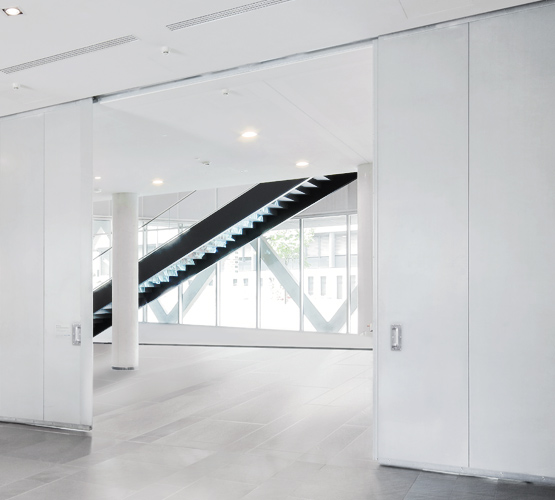

EI2 30/ EI2 60/ EI2 90/ EI2 120 – ДВУКРИЛА ВРАТА

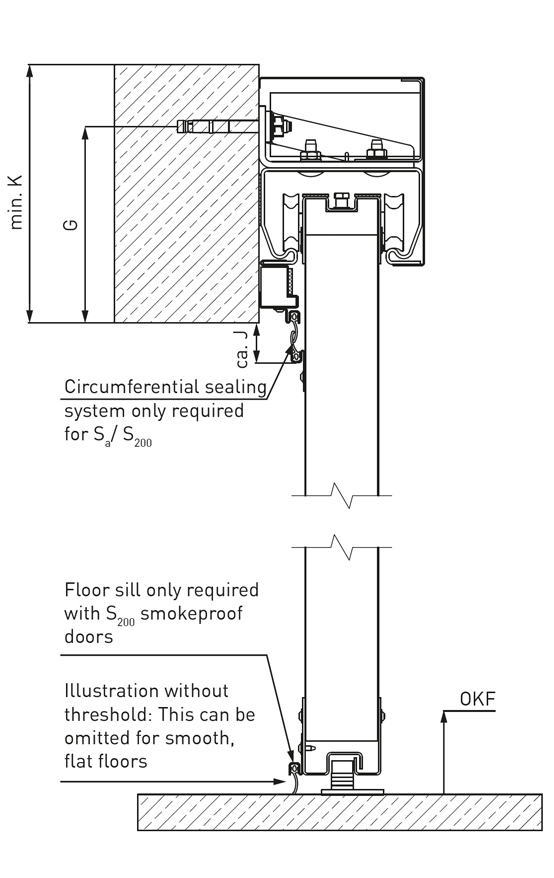

ТЕХНИЧЕСКИ ДЕТАЙЛИ ПОЖАРОУСТОЧИВОСТ

CD = Размери на светъл отвор OKF = Горен ръб на готов под Всички размери са в мм

ВИДОВЕ МОНТАЖ И ИЗИСКВАНИЯ ЗА ПРОСТРАНСТВО

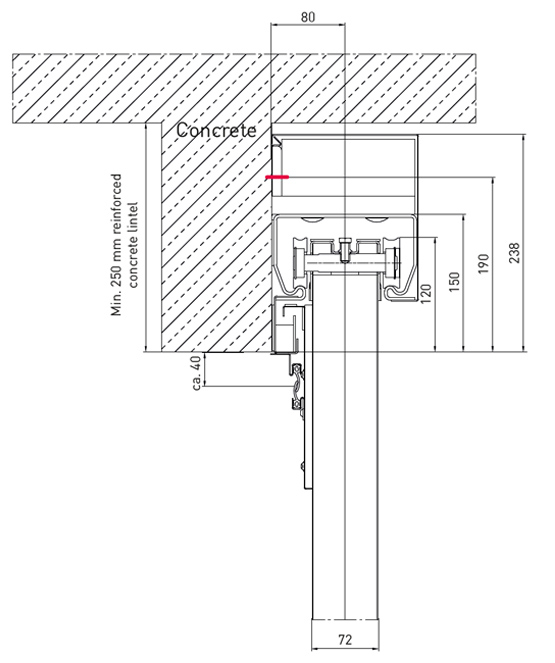

Стенен монтаж с обикновен щурц (стандартно)

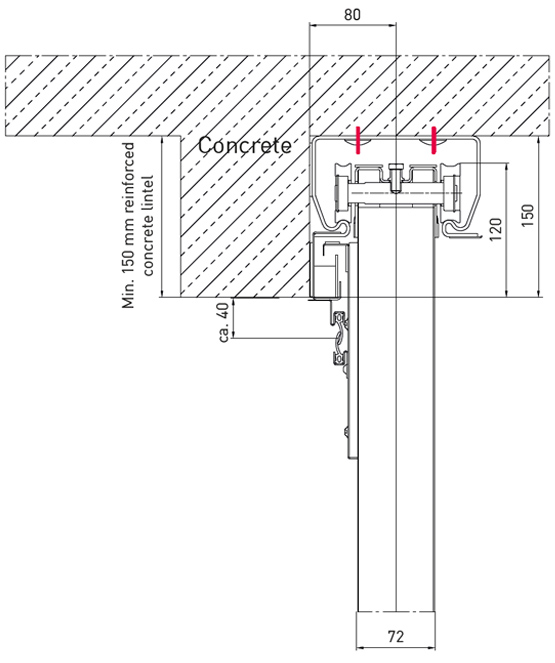

Монтаж на таван с нисък щурц върху съществуващия щурц

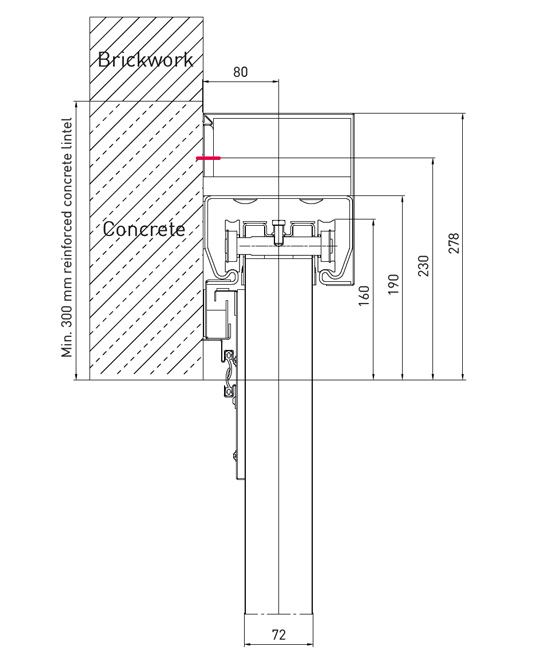

Стенен монтаж с обикновен щурц и скрито димозащитно уплътнение

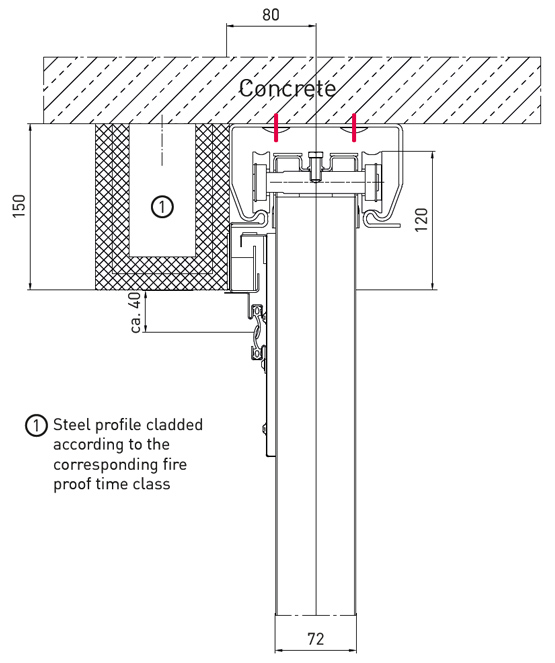

Монтаж на таван с нисък щурц с горен панел

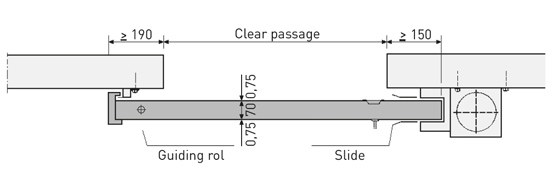

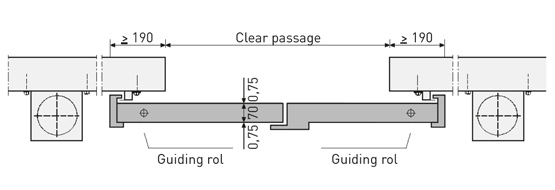

ВИДОВЕ КОНСТРУКЦИИ

1 крило

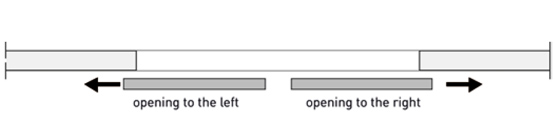

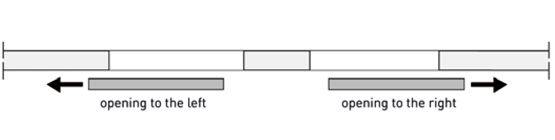

ВИДОВЕ ОТВАРЯЕМОСТ

1 крило

Всички размери са в мм.

2 крила

ОПЦИИ ЗА МОНТАЖ

ИЗИСКВАНИЯ ЗА ПОЖАРНИ СТЕНИ ИЛИ МИН. ДЕБЕЛИНА НА СТЕНАТА ЗА ЕДНОКРИЛИТЕ ПОЖАРОЗАЩИТНИ ПЛЪЗГАНИЯ

Вид врата	EI2 30 / EI2 60 / EI2 90
	Монтаж върху щурца (Стоманобетон)	Директен таванен монтаж	Монтаж върху нисък щурц
	Размер на вратата	Размер на вратата	Размер на вратата
	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 8.500 x 6.000 макс. 50 м2
Вид стена
Зидария EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетон	≥ 175*	≥ 175*	≥ 175*
Бетон DIN EN 1992-1-1, клас на устойчивост > С12/ С15	≥ 140	≥ 140	≥ 140
Газобетонни блокове EN 771-4, клас на устойчивост на натиск, според DIN V 4165-100, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175*	≥ 175*	≥ 175*
Подсилени газобетонни плочи EN 4166 с брутна плътност поне клас > 0.65 или клас на устойчивост Р4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175*	≥ 175*	≥ 175*

Вид врата	EI2 120
	Монтаж върху щурца (Стоманобетон)		Директен таванен монтаж		Монтаж върху нисък щурц
	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2
Вид стена
Зидария EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетон	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Бетон DIN EN 1992-1-1, клас на устойчивост > С12/ С15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Газобетонни блокове EN 771-4, клас на устойчивост на натиск, според DIN V 4165-100, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Подсилени газобетонни плочи EN 4166 с брутна плътност поне кпас > 0.65 или клас на устойчивост Р4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Система за плъзгане и връщане в изходна позиция, захваната през стената. Всички размери са в мм.
Важно: При газобетона стоманобетонната облицовка е от изключително важно значение за отвора и зоната на престой на крилото на вратата в отворено положение.

ИЗИСКВАНИЯ ЗА ПОЖАРНИ СТЕНИ ИЛИ МИН. ДЕБЕЛИНА НА СТЕНАТА ЗА ДВУКРИЛИТЕ ПОЖАРОЗАЩИТНИ ПЛЪЗГАНИЯ

Вид врата	EI2 30 / EI2 60 / EI2 90
	Монтаж върху щурца (Стоманобетон)	Директен таванен монтаж	Монтаж върху нисък щурц
	Размер на вратата	Размер на вратата	Размер на вратата
	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 8.500 x 6.000 макс. 50 м2
Вид стена
Зидария EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетон	≥ 175*	≥ 175*	≥ 175*
Бетон DIN EN 1992-1-1, клас на устойчивост > С12/ С15	≥ 140	≥ 140	≥ 140
Газобетонни блокове EN 771-4, клас на устойчивост на натиск, според DIN V 4165-100, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175*	≥ 175*	≥ 175*
Подсилени газобетонни плочи EN 4166 с брутна плътност поне кпас > 0.65 или клас на устойчивост Р4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175*	≥ 175*	≥ 175*

Вид врата	EI2 120
	Монтаж върху щурца (Стоманобетон)		Директен таванен монтаж		Монтаж върху нисък щурц
	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата	Размер на вратата
	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 макс. 50 м2
Вид стена
Зидария EN 1996-1-1, клас на устойчивост на натиск > 12, стоманобетон	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Бетон DIN EN 1992-1-1, клас на устойчивост > С12/ С15	≥ 140	≥ 200	≥ 140	≥ 200	≥ 140	≥ 200
Газобетонни блокове EN 771-4, клас на устойчивост на натиск, според DIN V 4165-100, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*
Подсилени газобетонни плочи EN 4166 с брутна плътност поне кпас > 0.65 или клас на устойчивост Р4.4, стоманобетонен щурц в отвора и зоната на престой на крилото в отворено положение.	≥ 175*	≥ 240*	≥ 175*	≥ 240*	≥ 175*	≥ 240*

* Система за плъзгане и връщане в изходна позиция, захваната през стената. Всички размери са в мм.
Важно: При газобетона стоманобетонната облицовка е от изключително важно значение за отвора и зоната на престой на крилото на вратата в отворено положение.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

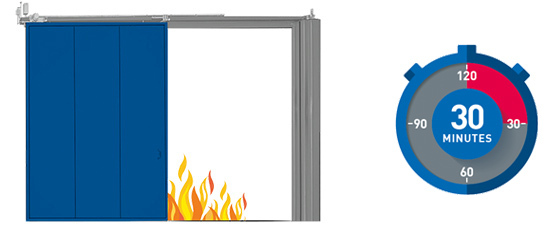

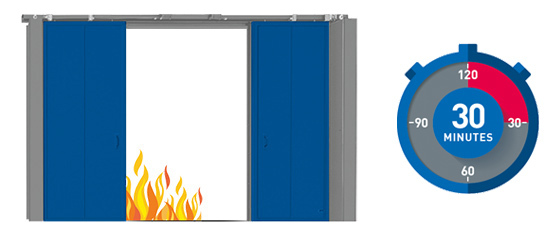

ПОЖАРОЗАЩИТНИ И ДИМОЗАЩИТНИ ПЛЪЗГАЩИ СЕ ВРАТИ EI2 30 ⠀⠀⠀ с 1 и 2 крила

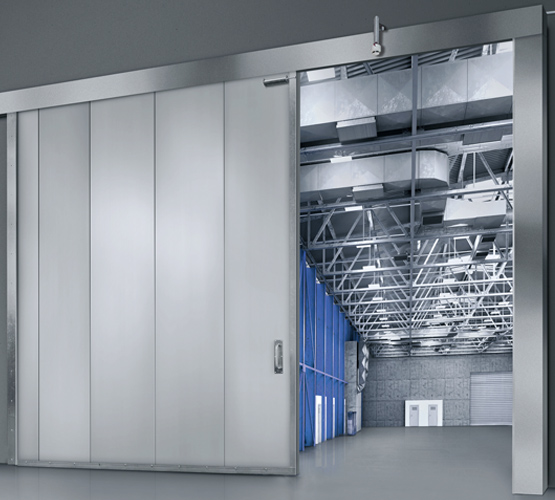

Пожарозащитни и димозащитни плъзгащи се врати EI2 30

1-крило

Пожарозащитни и димозащитни плъзгащи се врати EI2 30

2-крила

		EI ₂ 30 1-крило	EI ₂ 30 2-крила
Характеристики
1-крило		•	—
2-крила		—	•
Цяло крило с модулен дизайн		•	•
Поцинковано крило и ъглови профили		•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1

Версии
Sa димоустойчивост (цяло крило)		º До 8,500 x 6,000 мм	В процес на изпитване
S₂₀₀ димоустойчивост (цяло крило)		º До макс. 26,8 м²	В процес на изпитване
Със спирачка (буфер)		•	•
Със система задържаща вратата в отворено положение		º	º

Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1,000 x 2,000 до 8,500 x 6,000 (макс. 50 м²)	Светъл отвор от горния ъгъл на готовия под 2,000 x 2,000 до 8,500 x 6,000 (макс 50 м²)
Крило на вратата с прибл. дебелина 72 мм, 0.75 мм лист метал, тегло прибл. 54 кг/м²		•	•
Необходимо припокриване на светлия отвор от крилото на вратата	Отстрани	≥ 150 на входа на вратата ≥ 190 в зоната на престой на отвореното крило	≥ 190 в зоната на престой на отвореното крило
	Щурц	≥ 120	≥ 120
	Нисък щурц	≥ 120	≥ 120
Зона на престой на крилото при отворена врата (противотежестта се намира в предната част на вратата)		CP + 490	Половината на CP +600 на крило
Необходима височина на щурца	Стенен монтаж със стандартен щурц	≥ 250	≥ 250
	Стенен монтаж със стандартен щурц	≥ 150	≥ 150
	Директен таванен монтаж: Блендата се предоставя от клиента	≥ 150	≥ 150
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение		Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.	Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.

Допълнителни характеристики
Вградена врата S_a с включен автомат за самозатваряне		º	—
Вградена врата S₂₀₀ с включен автомат за самозатваряне *		º До макс. 26,8 м²	—
Вградена врата в първи панел		—	—
Заключване с кука		º	º
Изравнен страничен входен панел		—	—
Нисък щурц		º	º
Директен таванен монтаж		º	º
Електрическо отварящо устройство		º	º
Остъкление		—	—
Функция "Свободен ход"		—	—
Таванни/нишови клапи		—	—
Обезопасителен профил		—	—

Легенда

Всички размери са в мм, CD = Размери на светъл отвор, OKF = Горен ръб на готов под, • = Стандарт, º = Опция, — = Не е налично

Допълнителни задвижващи устройства и специално оборудване е налично по заявка.

Забележка:

Горното хоризонтално димоуплътнение се подава с прибл. 40 мм в светлия отвор. Моля, вземете под внимание различните височини на щурца.

* При необходимост, фугите между връзките на панелите и стенните уплътненията да бъдат запечатани, моля, разгледайте инструкциите за монтаж.

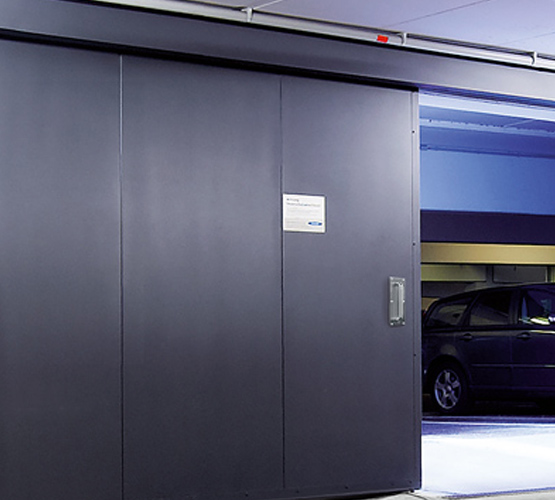

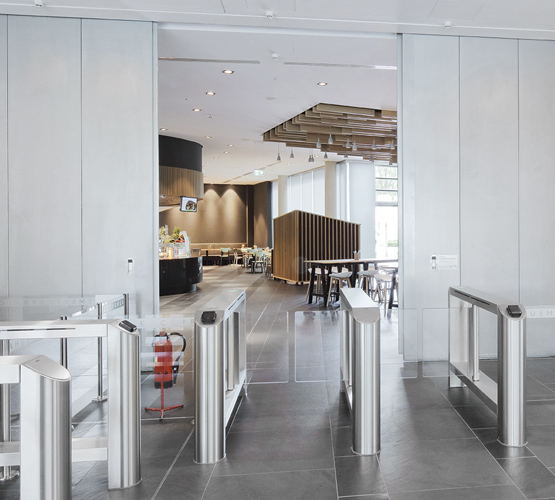

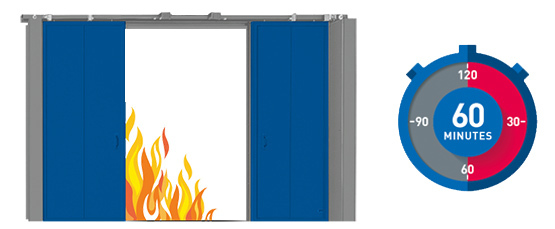

ПОЖАРОЗАЩИТНИ И ДИМОЗАЩИТНИ ПЛЪЗГАЩИ СЕ ВРАТИ EI2 60 ⠀⠀⠀ с 1 и 2 крила

Пожарозащитни и димозащитни плъзгащи се врати EI2 60

1-крило

Пожарозащитни и димозащитни плъзгащи се врати EI2 60

2-крила

		EI ₂ 60 1-крило	EI ₂ 60 2-крила
Характеристики
1-крило		•	—
2-крила		—	•
Цяло крило с модулен дизайн		•	•
Поцинковано крило и ъглови профили		•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1

Версии
Sa димоустойчивост (цяло крило)		º До 8,500 x 6,000 мм	В процес на изпитване
S₂₀₀ димоустойчивост (цяло крило)		º До макс. 26,8 м²	В процес на изпитване
Със спирачка (буфер)		•	•
Със система задържаща вратата в отворено положение		º	º

Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1,000 x 2,000 до 8,500 x 6,000 (макс. 50 м²)	Светъл отвор от горния ъгъл на готовия под 2,000 x 2,000 до 8,500 x 6,000 (макс 50 м²)
Крило на вратата с прибл. дебелина 72 мм, 0.75 мм лист метал, тегло прибл. 54 кг/м²		•	•
Необходимо припокриване на светлия отвор от крилото на вратата	Отстрани	≥ 150 на входа на вратата ≥ 190 в зоната на престой на отвореното крило	≥ 190 в зоната на престой на отвореното крило
	Щурц	≥ 120	≥ 120
	Нисък щурц	≥ 120	≥ 120
Зона на престой на крилото при отворена врата (противотежестта се намира в предната част на вратата)		CP + 490	Половината на CP +600 на крило
Необходима височина на щурца	Стенен монтаж със стандартен щурц	≥ 250	≥ 250
	Стенен монтаж със стандартен щурц	≥ 150	≥ 150
	Директен таванен монтаж: Блендата се предоставя от клиента	≥ 150	≥ 150
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение		Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.	Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.

Допълнителни характеристики
Вградена врата S_a с включен автомат за самозатваряне		º	—
Вградена врата S₂₀₀ с включен автомат за самозатваряне *		º До макс. 26,8 м²	—
Вградена врата в първи панел		—	—
Заключване с кука		º	º
Изравнен страничен входен панел		—	—
Нисък щурц		º	º
Директен таванен монтаж		º	º
Електрическо отварящо устройство		º	º
Остъкление		—	—
Функция "Свободен ход"		—	—
Таванни/нишови клапи		—	—
Обезопасителен профил		—	—

Легенда

Допълнителни задвижващи устройства и специално оборудване е налично по заявка.

Забележка:

ПОЖАРОЗАЩИТНИ И ДИМОЗАЩИТНИ ПЛЪЗГАЩИ СЕ ВРАТИ EI2 90 ⠀⠀⠀ с 1 и 2 крила

Пожарозащитни и димозащитни плъзгащи се врати EI2 90

1-крило

Пожарозащитни и димозащитни плъзгащи се врати EI2 90

2-крила

		EI ₂ 90 1-крило	EI ₂ 90 2-крила
Характеристики
1-крило		•	—
2-крила		—	•
Цяло крило с модулен дизайн		•	•
Поцинковано крило и ъглови профили		•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1

Версии
Sa димоустойчивост (цяло крило)		º До 8,500 x 6,000 мм	В процес на изпитване
S₂₀₀ димоустойчивост (цяло крило)		º До макс. 26,8 м²	В процес на изпитване
Със спирачка (буфер)		•	•
Със система задържаща вратата в отворено положение		º	º

Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1,000 x 2,000 до 8,500 x 6,000 (макс. 50 м²)	Светъл отвор от горния ъгъл на готовия под 2,000 x 2,000 до 8,500 x 6,000 (макс 50 м²)
Крило на вратата с прибл. дебелина 72 мм, 0.75 мм лист метал, тегло прибл. 54 кг/м²		•	•
Необходимо припокриване на светлия отвор от крилото на вратата	Отстрани	≥ 150 на входа на вратата ≥ 190 в зоната на престой на отвореното крило	≥ 190 в зоната на престой на отвореното крило
	Щурц	≥ 120	≥ 120
	Нисък щурц	≥ 120	≥ 120
Зона на престой на крилото при отворена врата (противотежестта се намира в предната част на вратата)		CP + 490	Половината на CP +600 на крило
Необходима височина на щурца	Стенен монтаж със стандартен щурц	≥ 250	≥ 250
	Стенен монтаж със стандартен щурц	≥ 150	≥ 150
	Директен таванен монтаж: Блендата се предоставя от клиента	≥ 150	≥ 150
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение		Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.	Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.

Допълнителни характеристики
Вградена врата S_a с включен автомат за самозатваряне		º	—
Вградена врата S₂₀₀ с включен автомат за самозатваряне *		º До макс. 26,8 м²	—
Вградена врата в първи панел		—	—
Заключване с кука		º	º
Изравнен страничен входен панел		—	—
Нисък щурц		º	º
Директен таванен монтаж		º	º
Електрическо отварящо устройство		º	º
Остъкление		—	—
Функция "Свободен ход"		—	—
Таванни/нишови клапи		—	—
Обезопасителен профил		—	—

Легенда

Допълнителни задвижващи устройства и специално оборудване е налично по заявка.

Забележка:

ПОЖАРОЗАЩИТНИ И ДИМОЗАЩИТНИ ПЛЪЗГАЩИ СЕ ВРАТИ EI2 120 ⠀ с 1 и 2 крила

Пожарозащитни и димозащитни плъзгащи се врати EI2 120

1-крило

Пожарозащитни и димозащитни плъзгащи се врати EI2 120

2-крила

		EI ₂ 120 1-крило	EI ₂ 120 2-крила
Характеристики
1-крило		•	—
2-крила		—	•
Цяло крило с модулен дизайн		•	•
Поцинковано крило и ъглови профили		•	•
Класификация (одобрение)		Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1	Съответстващи на EN 16034 и EN 13241; тествани за пожароустойчиви свойства от официална лаборатория за изпитвания, в съответствие с EN 1634-1

Версии
Sa димоустойчивост (цяло крило)		º До 8,500 x 6,000 мм	В процес на изпитване
S₂₀₀ димоустойчивост (цяло крило)		º До макс. 26,8 м²	В процес на изпитване
Със спирачка (буфер)		•	•
Със система задържаща вратата в отворено положение		º	º

Описание
Одобрени размери		Светъл отвор от горния ръб на готовия под 1,000 x 2,000 до 8,500 x 6,000 (макс. 50 м²)	Светъл отвор от горния ъгъл на готовия под 2,000 x 2,000 до 8,500 x 6,000 (макс 50 м²)
Крило на вратата с прибл. дебелина 72 мм, 0.75 мм лист метал, тегло прибл. 54 кг/м²		•	•
Необходимо припокриване на светлия отвор от крилото на вратата	Отстрани	≥ 150 на входа на вратата ≥ 190 в зоната на престой на отвореното крило	≥ 190 в зоната на престой на отвореното крило
	Щурц	≥ 120	≥ 120
	Нисък щурц	≥ 120	≥ 120
Зона на престой на крилото при отворена врата (противотежестта се намира в предната част на вратата)		CP + 490	Половината на CP +600 на крило
Необходима височина на щурца	Стенен монтаж със стандартен щурц	≥ 250	≥ 250
	Стенен монтаж със стандартен щурц	≥ 150	≥ 150
	Директен таванен монтаж: Блендата се предоставя от клиента	≥ 150	≥ 150
Изискуемо разстояние от пожарната стена при наличието на буферна защита в зоната на престой на отвореното крило.	Без вградена врата	≥ 200	≥ 200
	С вградена врата	≥ 230	≥ 230
Уплътнение на отвора и зоната на престой на крилото, когато вратата е в отворено положение		Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.	Изисква се само при димоустойчиви врати S₂₀₀: Вграждане: Уплътнението се вгражда в пода на място, преди да започне монтажът на вратата, единствено след консултация с представител на Novoferm. Повърхностно монтиране: Толеранс в нивото на завършената подова настилка чрез монаж на повърхностни уплътнения в зоната на отвора и престоя на крилото, когато вратата е в отворено положение, съгласно DIN 18202, Таблица 3, ред 4. Опция: Не е необходимо уплътнение за гладки, равни нива на пода, без фуги в зоната на отвора и престоя на крилото, когато вратата е в отворено положение.

Допълнителни характеристики
Вградена врата S_a с включен автомат за самозатваряне		º	—
Вградена врата S₂₀₀ с включен автомат за самозатваряне *		º До макс. 26,8 м²	—
Вградена врата в първи панел		—	—
Заключване с кука		º	º
Изравнен страничен входен панел		—	—
Нисък щурц		º	º
Директен таванен монтаж		º	º
Електрическо отварящо устройство		º	º
Остъкление		—	—
Функция "Свободен ход"		—	—
Таванни/нишови клапи		—	—
Обезопасителен профил		—	—

Легенда

Допълнителни задвижващи устройства и специално оборудване е налично по заявка.

Забележка:

ИНТЕРЕСУВАТЕ ЛИ СЕ?

Свържете се с нас

Поискайте брошура (PDF)

Поискайте оферта (PDF)
